Мобильный лазерный сканер АГМ-МС7.3180

Мобильный лазерный сканер АГМ-МС7.3180 (модификация с повышенной дальностью сканирования) – гибкое и экономически эффективное решение для проведения мобильного лазерного сканирования.

Основные сферы использования:

›  инженерные изыскания;
›  создание трехмерных моделей инфраструктурных объектов;
›  паспортизация и диагностика состояния автомобильных и железных дорог;
›  создание ГИС различного назначения;
›  диагностика ВПП аэродромов;
›  съемка фасадов;
›  и др.

Используемая сканирующая система PENTAX S-3180 с частотой сканирования до 1 МГц и скоростью вращения сканирующего зеркала до 50 оборотов в секунду обеспечивает беспрецедентно высокие детальность и точность сканирования даже при высоких скоростях движения транспортного средства. Сканирующая голова может отдельно использоваться в качестве наземного лазерного сканера.

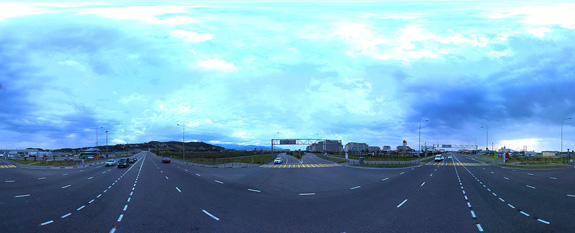

Панорамная камера FLIR (ранее PointGrey) LadyBug 5+ позволяет получать сферические панорамные снимки с разрешением до 30 мегапикселей с частотой до 30 кадров в секунду, охватывая при этом 90 % полной сферы.

Высокоточные инерциальные системы в составе АГМ-ПС, российского и зарубежного производства, разработанные с использованием технологии волоконно-оптических гироскопов, не подпадают под какие-либо экспортные или санкционные ограничения.

Оборудование внесено в Государственный реестр средств измерений, № 64259-16.

Дальность сканирования 187.3 при частоте сканирования до 1 МГц позволяет получать высокоточные и высокодетальные модели объектов, удаленных от траектории движения транспортного средства при проведении мобильного лазерного сканирования.

Технология мобильного лазерного сканирования основана на интеграции измерений дальности до объектов местности при помощи высокоскоростного лазерного дальномера и навигационных измерений, необходимых для определения координат движения мобильного сканера и углов его ориентации в пространстве.

Мобильное лазерное сканирование сопровождается ГНСС измерениями на сети наземных базовых станций. На основе этих измерений вносятся дифференциальные поправки в решение траектории, полученной по данным навигационной системы мобильного сканера.

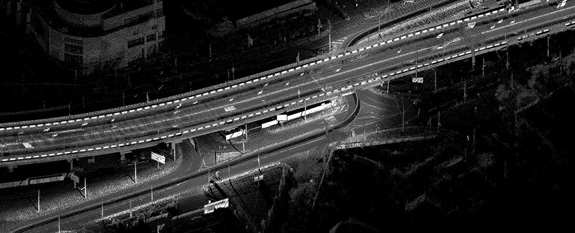

В результате совместной обработки измерений дальномера и траектории получается массив точек лазерного отражения, в котором каждая точка имеет пространственные координаты XYZ в необходимой системе координат с высокой точностью. Плотность точек мобильного лазерного сканирования может достигать десятков тысяч на квадратный метр съемки. Одновременно с лазерным сканированием проводится и панорамная съемка. Панорамная съемка осуществляется совместно с определением элементов внешнего ориентирования снимков при помощи навигационных систем АГМ-ПС. Это позволяет с высокой точностью «привязать» панорамные кадры к участку местности.

Спецификации

Мобильный лазерный сканер АГМ-МС7.3180. Технические характеристики.

Сканирующая система
Частота сканирования до 1016 кГц
Максимальная дальность 187.3 м
Угол поля зрения 320°
Скорость вращения сканирующего зеркала до 50 об/сек
Панорамная камера
Количество камер 6
Разрешение 30 МП (6 х 5 МП)
Динамический диапазон 12 бит
Частота фотографирования 30 кад/сек JPEG, 14.5 кад/сек RAW
Поле зрения 90% полной сферы
Фокусное расстояние 4.4 мм
Дистанция фокусировки 200 см (с 60 см объекты с приемлемой резкостью)
Система инерциального позиционирования
АГМ-ПС согласно спецификации
Метрологические характеристики*
Предел допускаемой абсолютной погрешности измерения дальности 3.1 мм
Предел допускаемой абсолютной погрешности измерения координат точек отражения 3 см в плане/3 см по высоте
Номер СИ в Государственном реестре средств измерений 64259-16
*подробная информация по запросу
Системные характеристики
Размеры сенсорного блока 272х495х732 мм
Вес сенсорного блока 30.5 кг
Потребление 12 V, 17 A
*подробная информация по запросу
